38CrMoAl 氣缸套鍛造精度與品質達標原則

38CrMoAl合金結構鋼因兼具高強度、高耐磨性與優異耐腐蝕性，成為高端氣缸套的核心材質。其鍛造過程對精度與品質的把控直接決定氣缸套的使用壽命與運行穩定性，山西永鑫生重工依托15000噸壓機等核心鍛造設備，以嚴苛標準構建起38CrMoAl氣缸套鍛造的品質保障體系，彰顯專業鍛造企業的技術實力。

原材料甄選是品質達標的首要防線。38CrMoAl鋼的化學成分均勻性直接影響鍛件力學性能，永鑫生重工在選材環節建立多重檢測機制，對鋼材的鉻、鉬、鋁等關鍵元素含量進行精準化驗，確保其符合GB/T 3077標準要求。同時通過超聲波探傷排查原材料內部裂紋、夾雜物等缺陷，從源頭避免不合格原料流入鍛造環節，為后續工藝筑牢基礎。

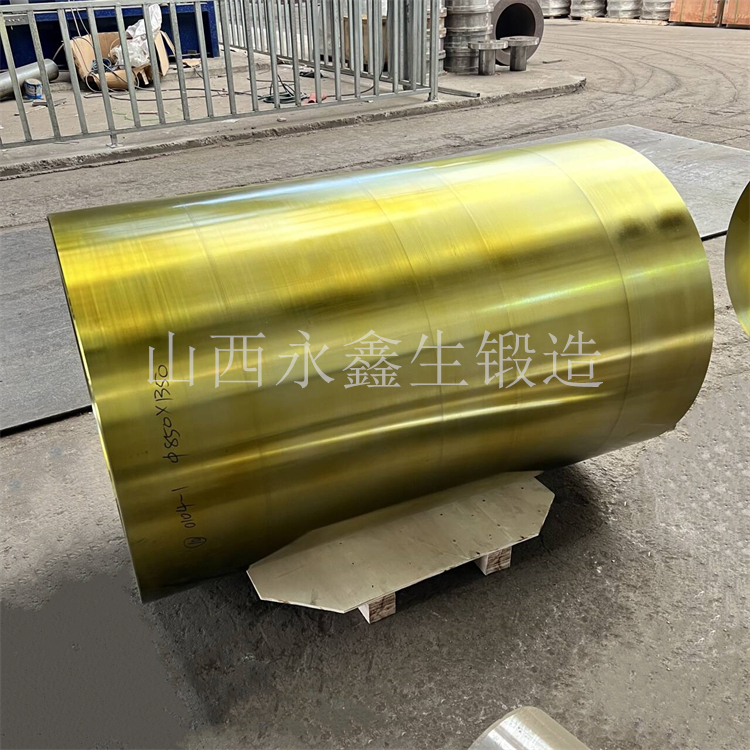

鍛造工藝參數的精準控制是精度保障的核心。與鑄造工藝不同，永鑫生重工采用壓機鍛造方式，利用15000噸大型壓機的強大壓力實現金屬坯料的充分鍛透。在加熱階段，將坯料加熱至850-1100℃的奧氏體化溫度區間，通過智能溫控系統確保溫度均勻性，避免因加熱不均導致鍛后組織差異。鍛造過程中，根據氣缸套的尺寸規格設定合理的壓下量與鍛造比，一般控制鍛造比在2.5-3.5之間，既保證金屬內部晶粒細化，又減少鍛件內部疏松缺陷。

鍛后處理工藝是提升品質的關鍵環節。38CrMoAl氣缸套鍛造成型后，需立即進行等溫正火處理，將鍛件加熱至860-880℃保溫2-3小時，隨后在600-620℃的等溫槽中冷卻，使組織轉變為均勻的珠光體+鐵素體，降低鍛件內應力。對于要求較高的產品，還需進行調質處理，通過淬火+高溫回火的工藝組合，使鍛件硬度達到28-32HRC，滿足氣缸套的耐磨需求。永鑫生重工在該環節引入連續式熱處理生產線，確保處理參數的穩定性與一致性。

精度檢測與品質追溯體系為達標提供保障。鍛件冷卻后，通過三坐標測量儀對氣缸套的內徑、外徑、圓度等關鍵尺寸進行精準檢測，尺寸公差控制在IT7級以內。同時采用超聲波探傷與磁粉探傷相結合的方式，全面排查鍛件內部與表面缺陷。每批次鍛件均建立專屬質量檔案，記錄原材料信息、鍛造參數、熱處理數據及檢測結果，實現全程可追溯。

38CrMoAl氣缸套的鍛造精度與品質達標，是原材料、工藝、設備與檢測多環節協同作用的結果。山西永鑫生重工以15000噸壓機等核心設備為支撐，通過全流程精細化管控，將38CrMoAl鋼的材料性能充分發揮，為高端裝備領域提供了兼具精度與可靠性的鍛造氣缸套產品。

文章原創如需轉載請注明山西永鑫生鍛件廠提供！
